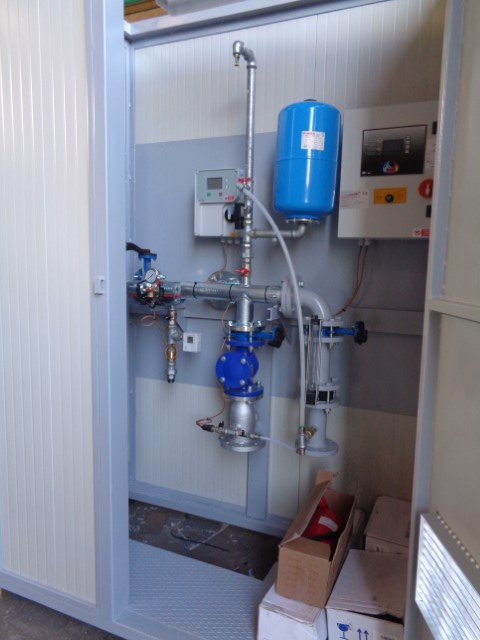

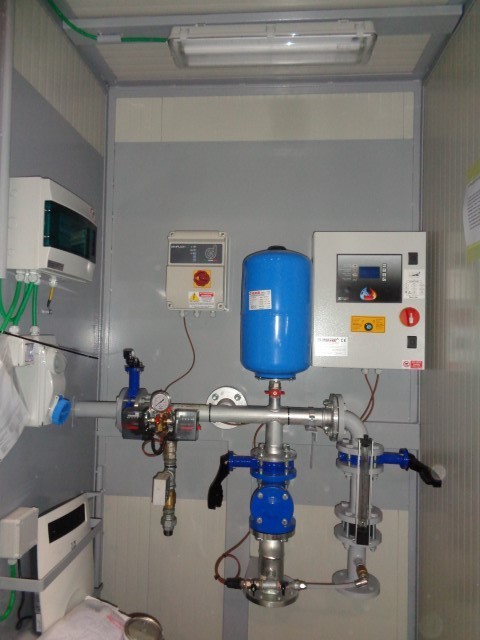

Grupuri anti incendiu cu pompe submersibile

Unități de stingere a incendiilor cu pompe submersibile conforme cu UNI EN 12845

5 ANI DE GARANȚIE*

Electropompă submersibilă de 4” sau mai mare, de tip centrifug, multi-etajată, cu rotoare girante radiale sau semi-axiale; pompa și motorul sunt cuplate direct printr-un cuplaj rigid.

Rotoare din tehnopolimer, cu piese de uzură din oțel inoxidabil, funcționând pe inele flotante de uzură din material sintetic anti abraziune, iar difuzoarele din tehnopolimer conferă pompei o durabilitate ridicată la uzură.

Carcasa pompei, arborele cu cuplaj, filtrul și protectorul cablului sunt din oțel inoxidabil.
Suportul de bază și capul superior sunt realizate din aliaj special de bronz, cu supapă de reținere din oțel inoxidabil AISI 304 integrată în cap

CARACTERISTICI DE CONSTRUCȚIE ALE MOTORULUI

• Motor electric submersibil asincron, cu doi poli, construit în întregime din oțel inoxidabil AISI 304;
• Rotor în colivie, montat pe un rulment axial autoaliniant, capabil să preia eventuale sarcini axiale;
• Răcirea rulmentului și a bucșelor este asigurată cu apă, pentru a evita riscuri de contaminare;
• Statorul este încapsulat în rășină sintetică, cu dielectric de înaltă calitate, și introdus într-o carcasă ermetică din oțel inoxidabil;

DATE GENERALE

• Lichid pompat: curat, fără substanțe solide sau abrazive și chimic neutru
• Intervalul de temperatură al lichidului: de la 0 °C la +40 °C
• Cantitate maximă admisă de nisip: 120 g/m³
• Instalare: în puțuri de 4″ sau mai mari, bazine/rezervoare, cisterne
• Porniri pe oră: max. 20
• Viteză minimă a fluxului de răcire: 8 cm/s
• Execuții speciale la cerere: alte tensiuni și/sau frecvențe

DEMAROR DIRECT PENTRU GRUPURI ANTI INCENDIU (UNI EN 12845)

• Panoul electropompei principale este realizat din componente certificate, asamblate într-o carcasă metalică vopsită în pulberi, culoare RAL 7040, pe bază de rășini sintetice aplicate electrostatic, cu rezistență ridicată la coroziune.
• Gestionarea sistemului este realizată de o unitate de control electronică, extrem de fiabilă și robustă, care îndeplinește pe deplin cerințele normei EN 12845.
• Toate măsurătorile electrice și comenzile/protecțiile motorului sunt afișate pe un display retroiluminat.
• Versiunea standard este certificată la grad de protecție IP 55.

CARACTERISTICILE CADRULUI

CONȚINUT

• Carcasă din tablă metalică, RAL 7035
• Întrerupător de cuplare a ușii
• Siguranțe principale
• Contactor
• Transformator de curent
• Transformator de siguranță 400/24 ​​​​V pentru circuit auxiliar
• Placă electronică de control UNI EN-12845 cu afișaj 72×40 mm
• Siguranțe pentru protecția transformatorului, circuit auxiliar și placă electronică
• Selector cu cheie 0-1 (mod de pornire automată)
• Bloc de conexiuni
• 4 console de montare
• Manual de instrucțiuni

CARACTERISTICI TEHNICE:

• Tensiune de alimentare: 400 VAC ±10%
• Frecvență de funcționare: 50/60 Hz
• Grad de protecție: IP55
• Temperatură de funcționare: -5/+40°C

CARACTERISTICI ALE UNITĂȚII DE CONTROL

TIP DE PORNIRE:

• Direct

CARACTERISTICI TEHNICE:

• Tensiune de alimentare: 24 Vca ± 10%, max. 310 mA
• Frecvență de funcționare: 50-60 Hz
• 3 intrări de joasă tensiune.
• Un jumper pentru configurația UNI10779.
• O intrare de tensiune trifazată.
• 3 intrări de joasă tensiune pentru CT-uri de la 10/5 la 800/5.
• 5 ieșiri releu cu contacte fără potențial pentru alarme.
• 3 ieșiri contact NO fără potențial pentru activarea contactorului.
• O ieșire serială RS485 pentru magistrala de control MODBUS.
• 4 indicatori LED de alarmă.
• Mod de funcționare automată inclus/exclus.
• Butoane pentru setarea parametrilor, pornire și oprire manuală.
• Buton de testare LED.
• Afișaj cu cristale lichide pentru vizualizare:
  • Tensiunea în rețea;
  • Curentul motorului;
  • Toate mesajele legate de funcționarea motorului;
  • Multilingvă: italiană, engleză, spaniolă, germană, franceză

SETĂRI ȘI COMENZI:

• Limbă
• Măsurare curent
• Dimensiune transformator curent
• Fără tensiune
• Curent din cauza pornirii eșuate
• Pompă pornită
• În așteptare
• Pornire motor
• Timp de schimb
• Întârziere tranziție
• Timp de testare
• Adresă placă

STARTER STAR-DELTA PENTRU GRUPURI DE LUPTA CONTRA INCENDIILOR (UNI EN-12845)

Panoul principal al pompei electrice este construit cu componente certificate, asamblate într-o cutie metalică protejată de un strat de pulbere RAL 3000, realizat din rășini sintetice aplicate electrostatic, cu o rezistență ridicată la coroziune. Sistemul este gestionat de o unitate de control electronică extrem de fiabilă și durabilă, care îndeplinește pe deplin cerințele standardului EN 12845. Toate măsurătorile electrice și comenzile motorului sunt afișate pe un afișaj iluminat din spate. Versiunea standard este certificată pentru protecție IP 65.

CARACTERISTICI CADRU

CONȚINE:

• Carcasă din tablă metalică, RAL 7035
• Separator de sarcină pentru încuietoarea ușii
• Siguranțe principale
• 3 contactoare
• Transformator de curent
• Transformator de siguranță 400/24 ​​​​V pentru circuit auxiliar
• Placă electronică de control UNI EN-12845 cu afișaj 72×40 mm
• Siguranțe pentru protecția transformatorului, circuit auxiliar și placă electronică
• Selector cu cheie 0-1 (mod de pornire automată)
• Bloc de conexiuni
• 4 console de montare
• Manual de instrucțiuni

CARACTERISTICI TEHNICE:

• Tensiune de alimentare: 400 VAC ±10%
• Frecvență de funcționare: 50/60 Hz
• Grad de protecție: IP55
• Temperatură de funcționare: -5/+40°C

CARACTERISTICILE CENTRALEI DE GESTIUNE

TIP DEMAROR:

• Stea-delta

CARACTERISTICI TEHNICE:

• Tensiune de alimentare: 24 Vca ± 10%, max. 310 mA
• Frecvență de funcționare: 50-60 Hz
• 3 intrări de joasă tensiune.
• Un jumper pentru configurația UNI10779.
• O intrare de tensiune trifazată.
• 3 intrări de joasă tensiune pentru CT-uri de la 10/5 la 800/5.
• 5 ieșiri releu cu contacte fără potențial pentru alarme.
• 3 ieșiri contact NO fără potențial pentru activarea contactorului.
• O ieșire serială RS485 pentru magistrala de control MODBUS.
• 4 indicatori LED de alarmă.
• Mod de funcționare automată inclus/exclus.
• Butoane pentru setarea parametrilor, pornire și oprire manuală.
• Buton de testare LED.
• Afișaj cu cristale lichide pentru vizualizare:
  • Tensiuni de rețea;
  • Curentul motorului;
  • Toate mesajele legate de funcționarea motorului
  • Multilingvă: italiană, engleză, spaniolă, germană, franceză

SETĂRI ȘI COMENZI:

• Limbă
• Măsurare curent
• Dimensiune transformator curent
• Fără tensiune
• Curent din cauza pornirii eșuate
• Pompă pornită
• În așteptare
• Pornire motor
• Timp de schimb
• Întârziere tranziție
• Timp de testare
• Adresă placă

*supuse întreținerii în conformitate cu regulamentul UNI EN 12845
