Incintă tehnică – BBlock Fire serie E

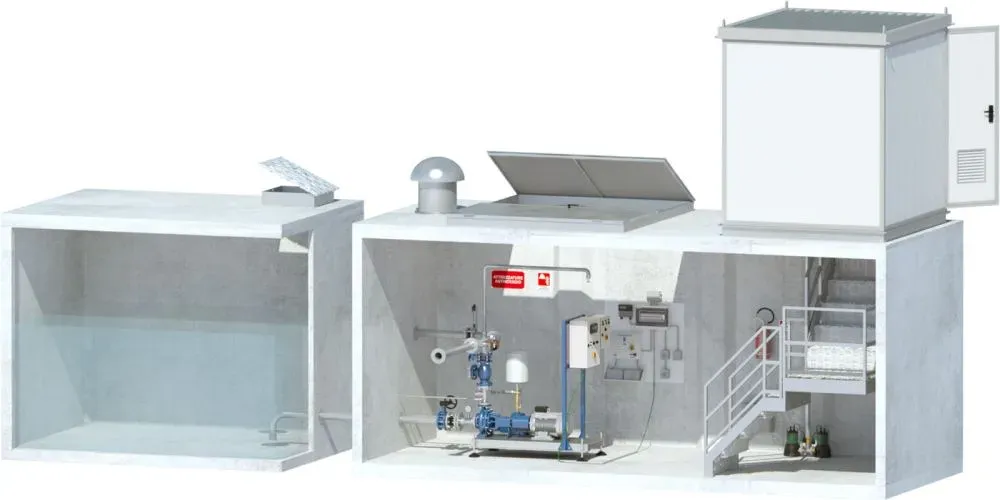

Cameră tehnică în CAV, versiune subterană, conformă cu UNI 11292 și UNI EN 12845 pentru prevenirea incendiilor

DESCRIEREA CAMEREI TEHNICE

Camera tehnică este construită din beton de înaltă rezistență (<500 kg/cm2), combinând agregate de calcar, materiale de umplutură cu silice, plastifiant chimic și ciment Portland (tip Rbk 525) într-o singură turnare. Armătura de oțel o face complet impermeabilă, rezistentă la intemperii și nu necesită întreținere structurală în timp.

Camera tehnică este construită din material clasificat în Clasa A1 pentru reacție la foc și, prin urmare, respectă cerințele standardului UNI 11292, punctul 5.1, și îndeplinește cerințele de rezistență la foc R60, așa cum sunt cerute de punctul 10.3.1 din UNI EN 12845. Dacă este necesar, clasa de rezistență la foc R120 poate fi ridicată în funcție de dimensiunea produsului prin modificarea grosimilor pereților și/sau prin aplicarea de vopsea intumescentă, după caz. La cerere, se poate furniza un certificat CERT-REI emis de un profesionist calificat pentru a certifica rezistența camerei (R60 sau R120).

Dimensiuni geometrice (lățime x lungime x înălțime) 2460 x 5500 x 2760 mm, greutate 110 chintale, grosime perete 80 mm.
Suprafața exterioară a camerei tehnice este tratată cu un produs hidroizolant pe bază de apă, constând dintr-o dispersie de polimeri elastoplastomerici, tip Black Plast. Camera este prevăzută cu deschideri frontale pentru trecerea conductelor de aspirație și cu trei orificii cu diametrul de 2” pentru trecerea cablurilor de alimentare.

Acoperișul va fi prevăzut cu o priză de aer cu diametrul de 500 mm, două flanșe de dimensiuni adecvate pentru instalarea debitmetrului și pentru linia de refulare a instalației de stingere a incendiilor, o trapă de acces cu dimensiuni interioare 1340 × 1840 × h 400 mm pentru introducerea grupului antincendiu și o trapă cu dimensiuni interioare 1300 × 1600 × h 400 mm pentru montarea compartimentului tehnic exterior de acces, realizat din panouri REI 60.

TRAPA DE INTRARE EXTERIOARĂ

Dimensiuni interne: lungime 1600 mm, lățime 1300 mm, înălțime 2100 mm.
Construită cu panouri sandwich prefabricate REI 60 cu grosimea de 80 mm, compuse din doi suporturi externe și izolație internă din vată minerală.
Ușa de acces externă EI 60 va avea dimensiunile de 800 x 2000 mm, va fi echipată cu o deschidere de siguranță, un întrerupător extern pentru controlul luminii și va include un canal de ventilație naturală cu dimensiunile de 500 x 500 mm, în conformitate cu paragraful 5.4.1 – UNI 11292.

CAMERA TEHNICĂ

Dimensiuni: lungime 5340 mm, lățime 2300 mm, înălțime 2540 mm.

Prevăzut cu scară dreaptă cu pantă accentuată, cu trepte decalate, pentru acces la compartimentul tehnic, conform UNI 11292; lățime scară 800 mm, pantă 65%, adâncimea treptei 250 mm, contrapantă 200 mm; grosimea tablei 3 mm; tratată integral cu grund epoxidic gri și email RAL 7040 (ciclu poliuretanic).

Instalație electrică ignifugă realizată cu tubulaturi de protecție pentru cabluri, amplasate în interiorul pereților (nu la vedere). Pereții interiori vor fi vopsiți în alb.

SPECIFICAȚII TEHNICE

• Materiale de construcție pentru camera tehnică subterană:
• Beton de înaltă rezistență (< 500 kg/cm2)
• Amestec de ciment Portland, tip Rbk 525 (conform UNI EN 197-1)
• Agregate calcaroase d = 0; D ≤ 45 mm (conform UNI EN 12620)
• Materiale de umplutură cu silice d < 0,063 mm (conform UNI EN 12620)
• Plastifianți chimici (conform UNI EN 206:2006 și UNI 11104:2004)
• Plasă de oțel electrosudată
• Pardoseală pentru încăperea tehnică din beton armat vopsit cu tempera gri

DIMENSIUNI GEOMETRICE
(lățime x lungime x înălțime) – dimensiuni brute

• 2460 x 5500 x 2760 mm
• Grosime perete 80 mm

TRAPA DE ACCES ((lățime × lungime × înălțime)

Dimensiuni interioare: 1300 × 1600 × 2100 mm
Realizat din panouri prefabricate tip sandwich EI 60, grosime 100 mm, compuse din:

• ușă exterioară de acces EI 60, dimensiuni 800 × 2100 mm, care include o conductă de ventilare naturală de 500 × 500 mm, conform UNI 11292, par. 5.4.1.
• 2 suporturi exterioare din oțel zincat de 0,5 mm, tratate cu vopsea intumescentă;
• izolație internă din vată minerală cu fibre orientate, dispuse ortogonal pe planul tablelor;
• tablă din oțel zincat la cald S250D, conform UNI EN 10147;
• finisaj cu strat de acoperire organic, cu specificații conform EN 10169-1 și ENV 10169-2, profilat la rece;

TRATAMENT DE HIDROIZOLAȚIE EXTERIOARĂ

• produs hidroizolant pe bază de apă, constituit dintr-o dispersie de polimeri elastoplastomerici, tip Black Plast (Nord Resine)

VOPSIRE INTERIOARĂ

• tempera albă

DOTĂRI

• O unitate de stingere a incendiilor conformă cu UNI EN 12845
• 4 șuruburi cu ochi de oțel pentru ridicarea camerei de utilități
• O admisie de aer Ø500 situată pe acoperișul clădirii
• Un debitmetru
• 2 flanșe de dimensiuni adecvate pentru instalarea debitmetrului și a turului sistemului de stingere a incendiilor
• O trapă de 1340 x 1840 x h 400 mm pentru intrarea unității de stingere a incendiilor, cu trei orificii cu diametrul de 2″ pentru trecerea cablului de alimentare
• O trapă de 1300 x 1600 x 400 mm înălțime pentru inspecția camerei de utilități
• O conductă de ventilație forțată completă cu un ventilator electric de 220V, 50Hz IP65 care pornește automat când motorul diesel funcționează (dacă este prezentă o pompă diesel)
• O conductă de evacuare izolată termic pentru pompa diesel (dacă este prezentă o pompă diesel)
• Două pompe electrice de santină echipate cu o sondă pentru detectarea apei în camera de santină
• O conductă de tur conectată la galeria de tur
• Un sistem de sprinklere cu un bec de răspuns standard de 68°C – 115°F
• Un comutator de flux pentru detectarea funcționării sprinklerelor, par. 10.3.2 EN 12845
• Un radiator cu ventilator de 220V, W2000, 50 Hz IPx4
• Un stingător de incendiu, clasa 34A144BC, în conformitate cu paragraful 6.7 din UNI 11292
• O scară dreaptă din oțel cu pantă abruptă, cu trepte decalate pentru accesul la camera tehnică, în conformitate cu UNI 11292, lățime 800 mm, pantă 65%, treaptă 250 mm, contrapantă 200 mm, grosime tablă treaptă 3 mm
• Scară tratată cu grund epoxidic și email RAL 7040 (ciclu poliuretanic)
• Sistem electric care utilizează linii electrice de tip RF 31-22, sistem conform cu Decretul Ministerial 37/08 și certificat
• Un iluminator principal OVA 37929 1965 24 W 220 V 50 Hz și 1 lumină auxiliară pentru camera tehnică cu grad de protecție IP65 în conformitate cu paragraful 6.2.1 din UNI 11292
• Un sistem de control cu ​​autoalimentare de 60 de minute pentru ventilator și pompe de santină, UPS 220-230 V, 50 Hz, IP21, 15°C (dacă este prezentă pompa de motorină)
• Un tablou electric complet cu termostat de cameră pentru reglarea temperaturii, care vă permite să:
  • controlați funcționarea convectorului
  • controlați funcționarea ventilatorului de recirculare (dacă este prezentă o pompă)
